In 3D bánh răng nhựa: khi nào phù hợp, cần cung cấp thông số gì?

CƠ KHÍ KHỞI MINH Xưởng gia công tại TP.HCM

Có yêu cầu gia công cụ thể?Trao đổi bản vẽ cùng kỹ thuật

Bánh răng in 3D có thể phục vụ mẫu cơ cấu hoặc yêu cầu chế tạo riêng sau khi đánh giá. Để làm bánh răng vận hành, cần dữ liệu ăn khớp và tải; số răng và đường kính ngoài đơn lẻ chưa đủ để chọn phương án.

Phân loại yêu cầu trước khi gửi bánh răng

Mục tiêu	Cần làm rõ trước	Chưa thể kết luận chỉ từ
Mẫu thử ăn khớp	Cặp bánh răng, khoảng cách trục, vị trí lắp.	Ảnh một bánh răng riêng lẻ.
Thay bánh răng cũ	Phần mòn, bộ phận đối ứng, nguyên nhân hỏng.	Kích thước vùng đã mòn.
Đưa vào vận hành	Tải, tốc độ, chu kỳ, nhiệt và tiêu chí thử.	Thử quay nhẹ hoặc lắp vừa bằng tay.

Với răng thẳng tiêu chuẩn, mô-đun và số răng là các dữ liệu cơ bản nhưng vẫn cần góc áp lực, biên dạng và yêu cầu lắp. Răng nghiêng hoặc thiết kế khác cần dữ liệu tương ứng; không dùng công thức nhận diện đơn giản để suy ra toàn bộ bản vẽ.

Nếu đã đủ thông số và đang chọn cách chế tạo, chuyển sang so sánh bánh răng in 3D với CNC. Nếu chỉ còn mẫu hỏng, xem chuẩn bị mẫu cũ để khảo sát.

Phân biệt mẫu thử và bánh răng làm việc

Mẫu thử hình học giúp kiểm tra khoảng cách trục, vị trí lắp, không gian chuyển động và cách phối hợp với bộ phận khác. Mục tiêu này khác với truyền mô-men trong thời gian dài. Một mẫu lắp vừa vẫn có thể không phù hợp về mòn, nhiệt hoặc độ bền khi đưa vào máy.

Với yêu cầu vận hành, cần xác định tải, tốc độ quay, số giờ làm việc, tần suất khởi động và khả năng va đập. Không nên lấy một vật liệu in bất kỳ để thay bánh răng nhựa kỹ thuật hoặc kim loại mà bỏ qua bước đánh giá.

Cần gửi những thông số nào?

Loại bánh răng: răng thẳng, răng nghiêng hoặc dạng khác; bản vẽ nếu có.
Số răng, mô-đun và góc áp lực; góc nghiêng, chiều nghiêng nếu là răng nghiêng.
Bề rộng răng, kích thước lỗ trục, moay-ơ, rãnh then và cách cố định.
Chi tiết ăn khớp, khoảng cách trục và yêu cầu khe hở.
Mô-men, tốc độ, chế độ làm việc, nhiệt độ và môi trường tiếp xúc.

Nếu chưa biết hết thông số, hãy gửi dữ liệu đang có và nêu rõ phần chưa xác định. Số đo đường kính ngoài đơn lẻ không mô tả đầy đủ biên dạng răng.

Có làm theo bánh răng cũ hoặc ảnh được không?

Mẫu cũ có thể hỗ trợ khảo sát kích thước và cách lắp. Tuy nhiên, răng đã mòn, gãy hoặc biến dạng không còn phản ánh nguyên vẹn thiết kế ban đầu. Cần đối chiếu bộ phận ăn khớp và các kích thước còn tin cậy trước khi dựng lại.

Ảnh chụp giúp trao đổi ban đầu nhưng thường thiếu mặt khuất, kích thước và dữ liệu ăn khớp. Khởi Minh sẽ trao đổi dữ liệu cần bổ sung; không mặc định chỉ từ một ảnh là có thể chế tạo đúng mọi yêu cầu.

Khi đã đủ thông số bánh răng

Gửi bản vẽ, bộ phận ăn khớp và điều kiện sử dụng để so phương án. Xem bánh răng nhựa in 3D hay CNC để đối chiếu vật liệu, công đoạn hoàn thiện và tiêu chí bàn giao.

Thống nhất kiểm tra trước khi dùng

Nên xác định các kích thước kiểm tra, cách thử lắp và điều kiện thử chức năng trước khi đặt. Với chi tiết đưa vào vận hành, cần có bước đánh giá trong cơ cấu thực tế theo phương án phù hợp, thay vì xem thử lắp bằng tay là bằng chứng về tuổi thọ.

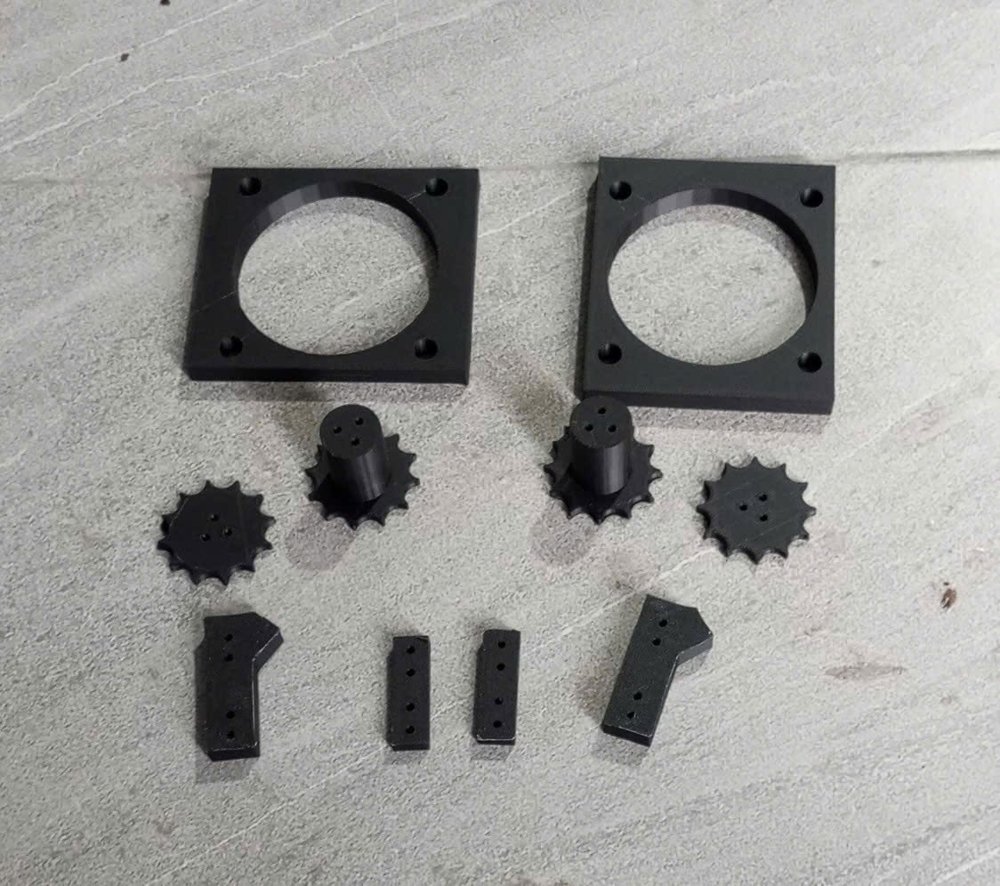

Ảnh minh họa là bộ chi tiết nhựa trong đơn hàng Khởi Minh. Một số chi tiết có chu vi dạng răng; chưa có dữ liệu xác nhận chúng là bánh răng truyền động đã vận hành.

Bộ chi tiết nhựa thực tế tại Khởi Minh, có chi tiết chu vi dạng răng — Hình dạng quan sát được không thay thế thông số truyền động và kết quả thử.
