In 3D đồ gá cơ khí: ứng dụng lắp ráp, định vị và kết hợp kim loại

Phân biệt đỡ, định vị và kẹp giữ

Một bề mặt ôm khít chưa tự thay thế cả ba chức năng. Khi gửi yêu cầu, nên có ảnh thao tác và chỉ rõ mặt được phép tì hoặc vùng cần tránh trầy.

Nếu cần dẫn hướng dụng cụ cắt, đọc bài riêng về đồ gá khoan và bạc kim loại. Nếu là phần tiếp xúc của cơ cấu tự động, đọc má kẹp và gá cảm biến robot.

Những công việc có thể cân nhắc

Gá lắp ráp và giữ chi tiết

Đế đỡ theo biên dạng, khay đặt chi tiết và dụng cụ hỗ trợ căn vị trí có thể giúp bố trí thao tác rõ ràng hơn. Thiết kế cần xét hướng đưa sản phẩm vào, vị trí tay thao tác, khả năng lấy sản phẩm ra và các mặt cần tránh trầy.

Gá dán, đánh dấu và định hướng

Một dụng cụ có mặt tựa hoặc cửa sổ định vị có thể hỗ trợ đặt tem, đánh dấu hoặc giữ hướng trong quá trình lắp. Nếu tiếp xúc keo, dung môi hoặc nhiệt, phải đánh giá tương thích vật liệu trước khi sử dụng.

Dưỡng kiểm hình dạng

Chi tiết in có thể được cân nhắc cho việc kiểm tra hình học theo tiêu chí đã thống nhất. Tuy nhiên, in đúng mô hình CAD không tự biến chi tiết thành dưỡng kiểm đạt yêu cầu đo lường. Cần xác định kích thước kiểm, cách kiểm chứng và điều kiện sử dụng.

Đồ gá nhựa không thay thế mọi đồ gá kim loại

Lực kẹp, lực cắt, nhiệt, rung và số chu kỳ đều ảnh hưởng đến lựa chọn. Phần nhựa có thể bị biến dạng dưới tải hoặc mòn ở vùng tiếp xúc, tùy vật liệu và quy trình. Chi tiết mỏng, tay đòn dài hoặc tải duy trì cần được xem xét kỹ.

Với đồ gá khoan hoặc phay, phải đánh giá phương án kẹp giữ và lực gia công. Không nên dùng một bộ gá in chưa được kiểm chứng chỉ vì chi tiết đặt vừa trên bề mặt.

Khi nào kết hợp chốt, bạc và đế kim loại?

Có thể cân nhắc thân in theo biên dạng, kết hợp chốt định vị, bạc dẫn hướng, vít hoặc đế kim loại ở vị trí phù hợp. Việc bố trí cần xác định ngay từ thiết kế: phụ kiện lắp bằng cách nào, vùng giữ có đủ vật liệu không và có tháo thay được không.

Bạc dẫn hướng không tự bảo đảm cả bộ gá đủ cứng. Cần xem đường truyền lực và cách cố định bộ gá. Khởi Minh có năng lực cơ khí để trao đổi phương án phối hợp, nhưng cấu tạo và công đoạn được xác nhận theo từng yêu cầu. Xem gia công và lắp phụ kiện kim loại sau in.

Dữ liệu cần gửi khi đặt đồ gá

• Bản vẽ hoặc mẫu sản phẩm cần giữ và mô tả thao tác.
• Mặt chuẩn, vị trí định vị, vùng không được tì hoặc kẹp.
• Lực tác động, tần suất sử dụng và môi trường làm việc.
• Yêu cầu độ lặp lại, cách kiểm tra và phụ kiện liên quan.
• Số lượng, nhu cầu thay đổi mẫu và thời gian cần hàng.

Kiểm tra mẫu trước khi triển khai

Nên thử đưa sản phẩm vào, kiểm tra tựa đúng mặt chuẩn, kẹp giữ và lấy ra. Cần đánh giá cả thao tác lặp lại thay vì chỉ kiểm tra kích thước một lần. Những điểm chịu mòn nên có kế hoạch kiểm tra hoặc thay thế theo điều kiện thực tế.

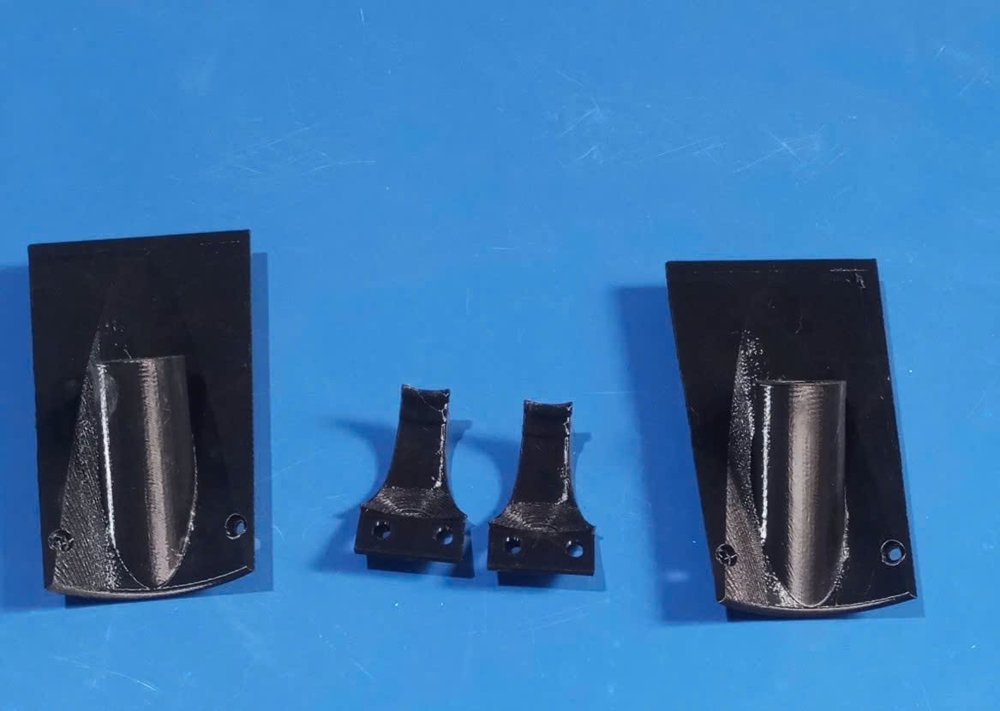

Ảnh dưới đây ghi nhận các chi tiết nhựa có hình dạng khung và lỗ liên kết do Khởi Minh in. Chúng minh họa khả năng tạo hình; không được dùng làm bằng chứng một bộ đồ gá đã được thử tải hoặc nghiệm thu.

Gửi dữ liệu để trao đổi phương án

Gửi qua Zalo: In 3D đồ gá cơ khí — công dụng — file hoặc ảnh — kích thước quan trọng — số lượng — thời gian cần hàng. Khởi Minh trực tiếp in tại TP.HCM và giao toàn quốc. Xem dịch vụ in 3D nhựa kỹ thuật và hướng dẫn chuẩn bị yêu cầu.
