In 3D mẫu thử cơ khí: kiểm tra hình dáng, lắp ghép và thiết kế

Lập phiếu kiểm tra cho mỗi vòng mẫu

Đây là mẫu phiếu minh họa, không phải kết quả thử của một đơn hàng. Mỗi lần sửa nên ghi mã phiên bản, phần đã thay và mục cần thử lại; tránh chỉ gửi ảnh mẫu cũ với nhận xét chung là chưa vừa.

Sau khi mẫu đạt mục tiêu, xác nhận lại dữ liệu dùng cho đơn tiếp theo. Đổi vật liệu hoặc công nghệ có thể đòi hỏi kiểm tra lại những vị trí liên quan, ngay cả khi mô hình không đổi.

Chọn mục tiêu thử trước khi chọn cách in

Mẫu kiểm tra hình dáng

Phù hợp để xem kích thước bao, biên dạng, bố trí chi tiết và cảm giác thao tác. Mẫu này không nhất thiết đại diện cho vật liệu cuối cùng hoặc khả năng chịu tải của sản phẩm.

Mẫu thử lắp ghép

Dùng kiểm tra vị trí lỗ, khoảng trống cho dây và đầu cắm, trình tự lắp hoặc va chạm giữa các bộ phận. Cần có dữ liệu của các chi tiết lắp cùng; chỉ kiểm tra riêng một phần vỏ có thể bỏ sót vấn đề của cả cụm.

Mẫu thử chức năng

Nếu cần thử tải, chuyển động hoặc môi trường làm việc, phải xác định điều kiện thử và mức đại diện của vật liệu, quy trình. Kết quả của mẫu in không tự áp dụng cho chi tiết cuối cùng chế tạo bằng công nghệ khác.

Ví dụ cách đặt mục tiêu rõ ràng

Giả sử bạn phát triển một giá đỡ có cửa đi dây. Thay vì yêu cầu chung là in mẫu đẹp, hãy nêu: kiểm tra khoảng trống đầu cắm, khả năng đưa dụng cụ vào siết vít và việc đóng nắp khi dây đã lắp. Đây là ví dụ minh họa cách xác định mục tiêu thử.

Nếu chỉ cần kiểm tra vùng liên kết, có thể trao đổi in phần đại diện của thiết kế. Phải giữ các mặt chuẩn và khoảng cách liên quan để kết quả vẫn có ý nghĩa; không cắt bớt tùy ý rồi kết luận cho cả cụm.

Dữ liệu nên gửi cho mẫu đầu

• File thiết kế, bản vẽ và mã phiên bản.
• Mục tiêu thử cùng những kích thước cần kiểm soát.
• Thông tin bộ phận lắp cùng hoặc mẫu đối ứng khi cần.
• Số lượng mẫu, điều kiện thử và thời gian cần.
• Yêu cầu bề mặt nhìn thấy, màu hoặc công đoạn bổ sung.

Với kích thước lắp quan trọng, hãy đánh dấu riêng thay vì mặc định toàn bộ bản vẽ đều cần cùng mức kiểm soát. Xem thêm các ứng dụng in 3D nhựa trong cơ khí.

Ghi nhận kết quả để sửa đúng phiên bản

Nên lập danh sách kiểm tra trước khi nhận mẫu: vị trí nào đạt, vị trí nào cấn, kích thước nào cần đo lại. Ảnh có đánh dấu kết hợp bản vẽ sửa rõ ràng giúp trao đổi dễ hơn nhận xét chung là chưa vừa.

Mỗi vòng sửa cần ghi phiên bản và phạm vi thay đổi. Không trộn kết quả kiểm tra của hai mẫu khác nhau; khi chuyển sang đơn số lượng lớn, phải xác nhận dữ liệu và tiêu chí bàn giao đang áp dụng.

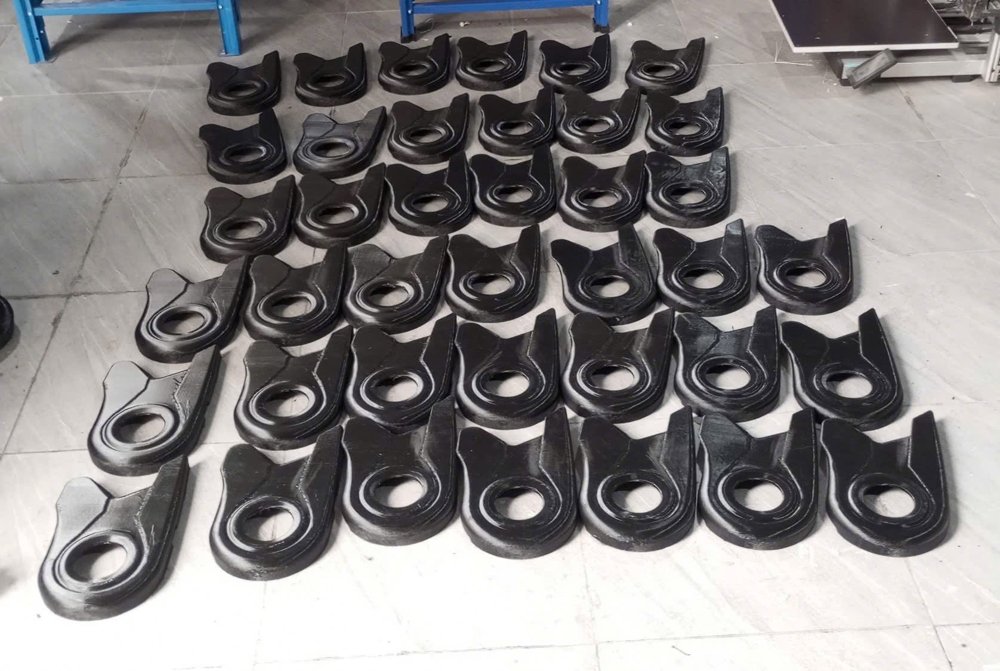

Khi nào chuyển sang CNC hoặc sản xuất tiếp?

Khi mẫu đã trả lời mục tiêu thử, hãy xem lại yêu cầu sử dụng cuối cùng để chọn phương án sản xuất. Có trường hợp tiếp tục in, có trường hợp nên dùng phôi nhựa hoặc kim loại. Tham khảo so sánh in 3D và CNC nhựa trước khi chốt phương án.

Gửi dữ liệu để trao đổi phương án

Gửi qua Zalo: In 3D mẫu thử cơ khí — công dụng — file hoặc ảnh — kích thước quan trọng — số lượng — thời gian cần hàng. Khởi Minh trực tiếp in tại TP.HCM và giao toàn quốc. Xem dịch vụ in 3D nhựa kỹ thuật và hướng dẫn chuẩn bị yêu cầu.

Tài liệu tham khảo

• Formlabs — Rapid prototyping

Tài liệu dùng tham khảo nguyên lý; công nghệ và vật liệu thực hiện tại Khởi Minh được xác nhận khi chốt phương án.
