In 3D vỏ thiết bị và giá đỡ theo yêu cầu: thiết kế để lắp vừa

Checklist thử lắp vỏ và giá đỡ

1. Lắp cụm bên trong: đối chiếu lỗ bắt, mặt tì và khoảng trống với đúng phiên bản linh kiện.
2. Lắp dây và đầu cắm: kiểm tra cấn, đường đi dây và chỗ thao tác.
3. Đóng nắp: thử khi các bộ phận đã lắp đủ, không chỉ khi vỏ rỗng.
4. Tháo để bảo trì: kiểm tra đường vào của dụng cụ và khả năng thay linh kiện.
5. Kiểm tra điều kiện riêng: tải của giá đỡ, nhiệt hoặc yêu cầu độ kín theo phương án đã thống nhất.

Phân biệt mặt cần đẹp với mặt quyết định lắp ghép trên bản vẽ để báo giá và kiểm tra đúng trọng tâm. Với vùng dẫn khí, xem ống gió và đầu chuyển; với kích thước lắp quan trọng, xem dung sai và độ lắp ghép.

Những dạng chi tiết có thể trao đổi

Các nhu cầu thường được cân nhắc gồm vỏ và nắp thiết bị, khung lắp, gá cảm biến, đế đỡ phụ kiện và bộ chuyển tiếp vị trí lắp. Tùy công dụng, một chi tiết có thể chỉ cần kiểm tra hình dáng hoặc phải làm việc lâu dài trong môi trường có nhiệt, rung và va đập.

Khởi Minh tiếp nhận bản vẽ để đánh giá khả năng thực hiện. Việc có thể tạo hình không đồng nghĩa mọi thiết kế đều đáp ứng yêu cầu điện, chống nước hoặc chịu lực.

Thiết kế từ phần cần lắp bên trong

• Kích thước bao và các điểm cố định của cụm bên trong.
• Vị trí cổng kết nối, dây dẫn, công tắc và vùng thao tác.
• Khoảng trống cho đầu cắm, bán kính uốn dây và dụng cụ siết vít.
• Cách mở nắp, bảo trì và thay thế linh kiện.
• Vùng cần thông gió hoặc tránh tiếp xúc nguồn nhiệt.

Nếu có cụm thật, nên dùng dữ liệu của cụm để kiểm tra mẫu. File 3D và bản vẽ cần cùng phiên bản; thay đổi đầu nối hoặc vị trí lỗ có thể ảnh hưởng toàn bộ phương án lắp.

Liên kết vít và vị trí bắt giá đỡ

Có thể xem xét vít xuyên với đai ốc, phụ kiện ren kim loại hoặc cấu tạo liên kết khác tùy vật liệu và số lần tháo lắp. Không áp dụng một phương pháp lắp insert cho mọi loại nhựa in. Vùng quanh lỗ, hướng chịu lực và cách lắp phụ kiện cần được chọn cùng nhau.

Giá đỡ có tay vươn hoặc chịu tải lệch cần xem xét mô-men tại chân lắp. Chỉ tăng độ dày hoặc thêm vít không bảo đảm giải quyết mọi vấn đề về độ cứng. Các vị trí quan trọng có thể cần kết hợp kim loại sau khi đánh giá.

Nhiệt, môi trường và bề mặt cần xác nhận

Hãy cho biết chi tiết dùng trong nhà hay ngoài trời, gần nguồn nhiệt không, có tiếp xúc dầu hoặc hóa chất không. Không nên chọn vật liệu chỉ dựa trên màu sắc hay tên gọi chung là nhựa kỹ thuật.

Vỏ có khe ghép hoặc gioăng chưa mặc nhiên đạt cấp bảo vệ IP. Yêu cầu cách điện, chống cháy hoặc tiếp xúc thực phẩm cần có tiêu chí và dữ liệu phù hợp; không suy ra các tính chất này từ ảnh sản phẩm. Với bề mặt nhìn thấy, nên thống nhất mức hoàn thiện và vị trí có thể xuất hiện dấu vết quy trình.

Kiểm tra gì ở mẫu đầu?

Kiểm tra vị trí lỗ và cửa cáp, thử đóng mở nắp, siết liên kết theo phương án đã thống nhất và kiểm tra dây có bị cấn không. Với giá đỡ, cần xác định tải thử và điều kiện đánh giá phù hợp công dụng. Mẫu thử lắp không thay cho xác nhận mọi tính năng làm việc.

Nếu cần thay đổi, hãy ghi rõ phiên bản và vị trí sửa trước khi đặt tiếp. Với bộ nhiều chi tiết, nên đánh mã để tránh nhầm nắp, thân và giá lắp.

Hình ảnh thực tế tại Khởi Minh

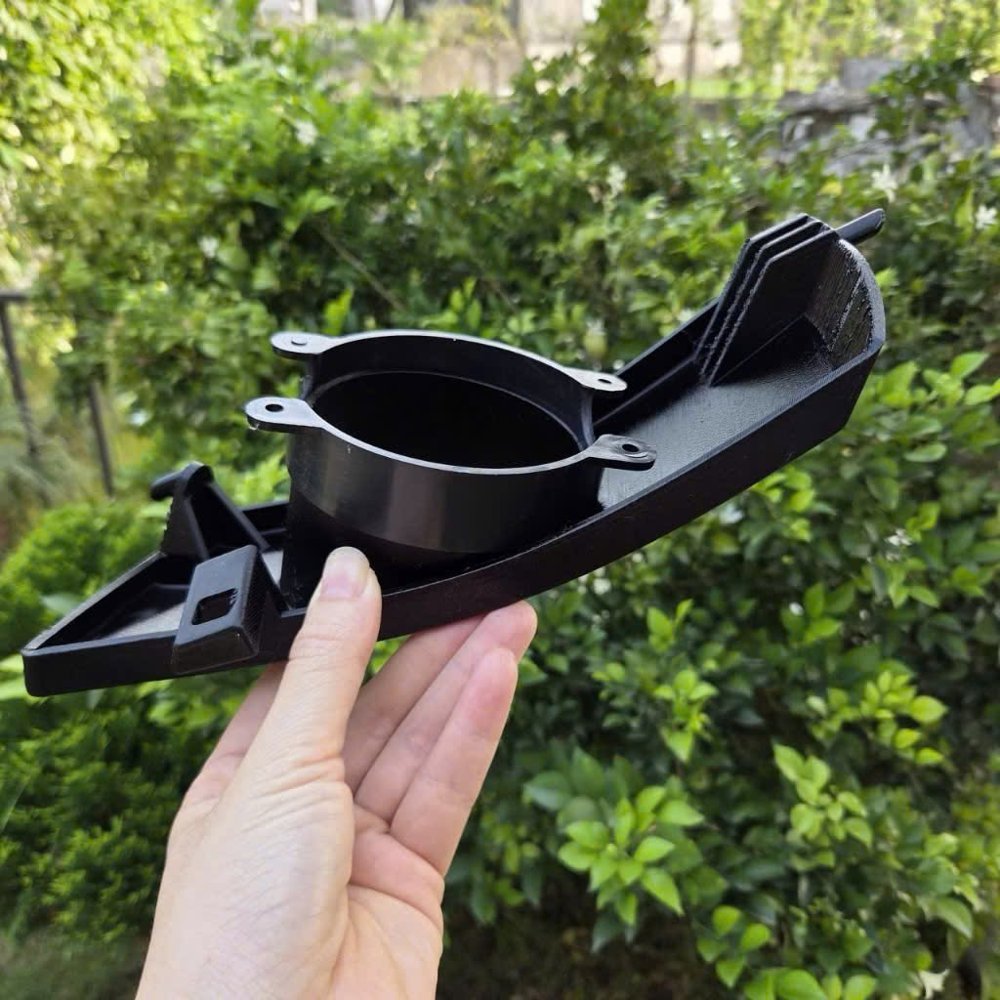

Ảnh ghi nhận chi tiết có thân cong, cổ tròn và tai liên kết đã in tại xưởng. Hình dạng này minh họa khả năng tạo chi tiết riêng; công dụng thiết bị, vật liệu và khả năng chịu tải không được suy đoán từ ảnh.

Xem thêm các nhóm ứng dụng in 3D nhựa trong cơ khí.

Gửi dữ liệu để trao đổi phương án

Gửi qua Zalo: In 3D vỏ thiết bị và giá đỡ theo yêu cầu — công dụng — file hoặc ảnh — kích thước quan trọng — số lượng — thời gian cần hàng. Khởi Minh trực tiếp in tại TP.HCM và giao toàn quốc. Xem dịch vụ in 3D nhựa kỹ thuật và hướng dẫn chuẩn bị yêu cầu.

Tài liệu tham khảo

Formlabs — Threads and threaded inserts. Tài liệu dùng tham khảo nguyên lý; công nghệ và vật liệu thực hiện tại Khởi Minh được xác nhận khi chốt phương án.
